(2)网络计划存在的问题
1)两个终点节点;
2)8节点前面的工作没有开始节点;
3)4号重号;
4)3-4箭线没有箭头;
5)2-4有双向箭头;
6)11——12尾大头小;
7)9-13的逻辑关系错误。

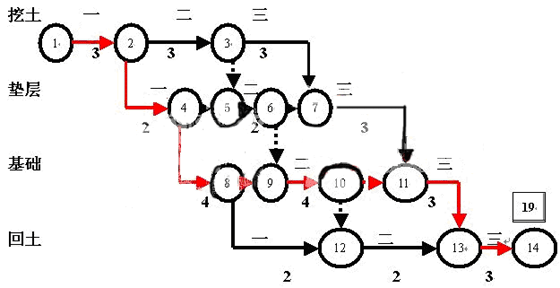

(3)改正后的网络图如下:
(4)总时差和自由时差的概念略。
(5)关键工作和关键线路的概念略
(6)关键线路是1-2-4-8-9-10-11-13-14工期是19天
共 2 页 [1] 2
