掌握流水施工的概念、流水参数的种类和含义；流水施工的种类以及流水施工方式以及组织过程。熟悉双代号网络计划的应用程序、绘图规则、时间参数的含义和计算方法，以及双代号网络计划中的关键线路的判别方法。
双代号网络图，特别是双代号时标网络图，关于关键工作的确定、各工作时间参数计算。往年考试试题中，对于总时差、自由时差的计算出题频率极高，考生应特别关注。
在多次专业考试中，双代号网络图有时与合同索赔的案例题结合起来。
[案例2A320023-1]
1. 背景
某现浇混凝土水池工程施工的项目分解结果、工作持续时间及施工顺序见表2A320023-1.
某现浇混凝土水池工程各工序逻辑关系表 表 2A320023-1
| 本工作 | 挖土 | 垫层 | 材料准备 | 构配件加工 | 工作面 准备 |
支模、绑扎钢筋 | 浇混凝土 |
| 工作代号 | A | B | C | D | E | F | G |
| 紧后工作 | B | E、F | D | F | G | G | — |
| 工作持续时间（天） | 3 | 2 | 3 | 4 | 5 | 9 | 3 |
2. 问题
（1）绘制本工程的双代号网络计划图。
（2）指出本工程网络计划的线路、关键线路、关键工作和计划工期。
3.分析与答案
[分析]

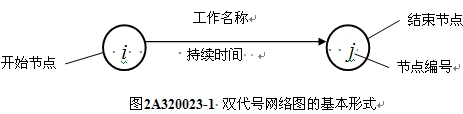

网络图是由箭线和节点按照一定规则组成的、用来表示工作流程的、有向有序的网状图形。网络图分为双代号网络图和单代号网络图两种形式，由一条箭线与其前后两个节点来表示一项工作的网络图称为双代号网络图；而由一个节点表示一项工作，以箭线表示工作顺序的网络图称为单代号网络图。双代号网络图由箭线、节点、节点编号、虚箭线、线路等五个基本要素构成。对于每一项工作而言，其基本形式如下。
根据实际案例绘制双代号网络图时首先进行逻辑关系分析，再分析工艺关系和组织关系。绘图顺序是：确定排列方式，决定网络图布局，从起点节点开始自左而右根据分析的逻辑关系绘制网络图，检查所绘网络图的逻辑关系是否有错、漏等情况并修正，按绘图规则完善网络图并编号。
[答案]
（1）本案例的网络计划见图2A320023-2。

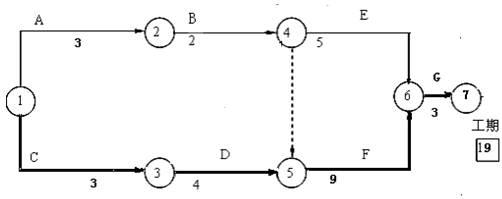

图2A320023-2 某现浇混凝土水池工程双代号网络计划图
（2）本工程网络计划线路有：
①→②→④→⑥→⑦（13d）；
①→②→④→⑤→⑥→⑦（17d）；
①→③→⑤→⑥→⑦（19d）
其中最长的线路为关键线路，即：①→③→⑤→⑥→⑦，如图中粗实线所示。关键工作为C、D、F、G工作，工期为19d.
